ĐẦU CẢM BIẾN MÀU UNISEN CBM-C37

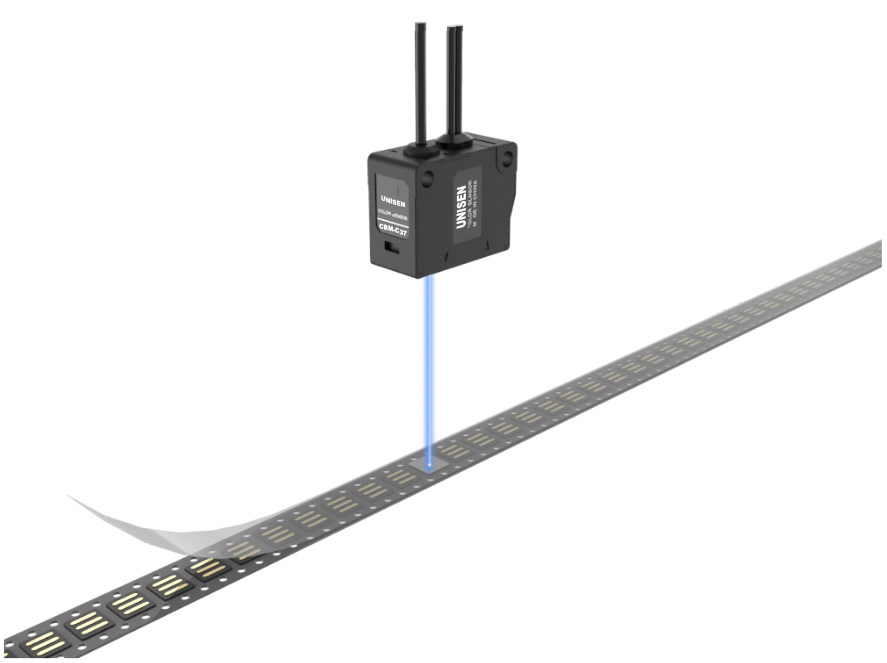

Đầu cảm biến màu UNISEN CBM-C37 là thiết bị thu phát sợi quang chuyên dụng thuộc hệ sinh thái CBM Series. Sản phẩm nổi bật nhờ thiết kế góc nhìn ngang (Side-view) độc đáo. Do đó, thiết bị hỗ trợ nhận diện màu sắc chính xác ngay cả trong các không gian cực kỳ hạn hẹp — nơi mà các dòng cảm biến nhìn thẳng thông thường không thể tiếp cận.

1. Mô tả sản phẩm

Đầu cảm biến màu UNISEN CBM-C37 là loại đầu cảm biến sợi quang (Fiber Optic Head). Thiết bị này hoạt động dựa trên nguyên lý phản xạ khuếch tán (Diffuse reflection).

Khác với các dòng thông thường, đầu dò CBM-C37 sở hữu thiết kế vuông góc 90 độ. Thiết kế này giúp bẻ hướng tia sáng để tiếp cận vật thể từ phía bên hông một cách dễ dàng. Đồng thời, thiết bị đóng vai trò như một “giác quan” thu nhận ánh sáng và truyền tín hiệu về bộ khuếch đại kỹ thuật số (như CBM-C21N/P) để xử lý.

2. Ưu điểm nổi bật đầu cảm biến màu UNISEN CBM-C37

• Thiết kế Side-view tối ưu: Cho phép lắp đặt cảm biến song song với bề mặt vật thể. Nhờ đó, giải pháp này xử lý triệt để bài toán không gian hẹp theo chiều dọc.

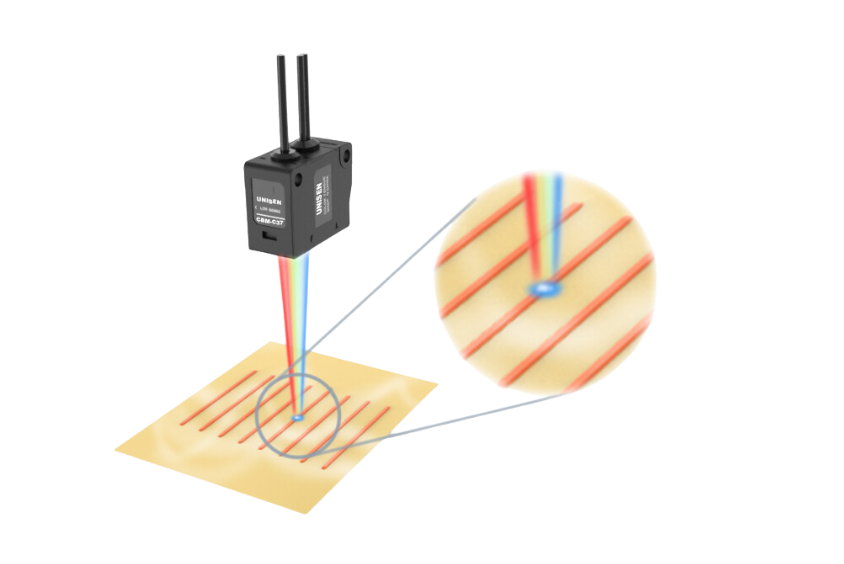

• Độ chính xác cao: Vệt sáng tập trung giúp phân biệt các sắc thái màu tương đồng rất ổn định. Vì vậy, thiết bị hạn chế tối đa nhiễu từ ánh sáng môi trường.
• Kháng nhiễu tuyệt đối: Tín hiệu được truyền dẫn bằng quang năng qua sợi thủy tinh hoặc nhựa cao cấp. Do đó, sản phẩm hoàn toàn không bị ảnh hưởng bởi nhiễu điện từ (EMI).
• Kích thước siêu nhỏ gọn: Giúp người dùng dễ dàng tích hợp vào các cơ cấu máy móc phức tạp hoặc các “vùng chết” cơ khí.

3. Ứng dụng thực tế

• Kiểm tra nhãn mác: Phát hiện vạch màu (color mark) trên chai lọ hoặc bao bì trong các khe hẹp giữa thành máy và băng tải.
• Sản xuất điện tử: Nhận diện mã màu trên linh kiện hoặc bản mạch nằm sâu bên trong các máy lắp ráp tự động.
• Ngành bao bì: Kiểm soát vị trí cắt màng chính xác dựa trên dấu màu tại các cụm rulo cuộn có khoảng cách chật hẹp.

4. Hướng dẫn lắp đặt và đấu nối

4.1 Lắp đặt cơ khí

• Vị trí: Gắn đầu cảm biến vào giá đỡ sao cho mặt phát sáng nằm song song và cách vật thể từ 10 – 30 mm.
• Căn chỉnh: Vì tia sáng phát ra vuông góc với trục thân, bạn cần đảm bảo vệt sáng rơi đúng vào vùng màu mục tiêu.
• Lưu ý: Tuy nhiên, đối với bề mặt vật thể quá bóng, bạn nên nghiêng nhẹ đầu dò từ 5 – 10 độ để tránh hiện tượng phản xạ gương gây lóa.

4.2 Kết nối và hiệu chuẩn của đầu cảm biến UNISEN CBM-C37

• Đấu nối: Cắm hai đầu dây sợi quang của CBM-C37 vào cổng thu (R) và cổng phát (T) ở mặt trước bộ khuếch đại CBM-C21. Ngoài ra, bạn cần lưu ý nhấn chặt và khóa lẫy để tránh suy hao tín hiệu.
• Cài đặt: Bấm nút SET trên bộ khuếch đại để thiết bị tự động học màu cần nhận diện.

Bạn có thể tải bản vẽ kỹ thuật chi tiết của đầu cảm biến màu UNISEN CBM-C37 để hỗ trợ việc thiết kế pát gá và lắp đặt chính xác nhất.
