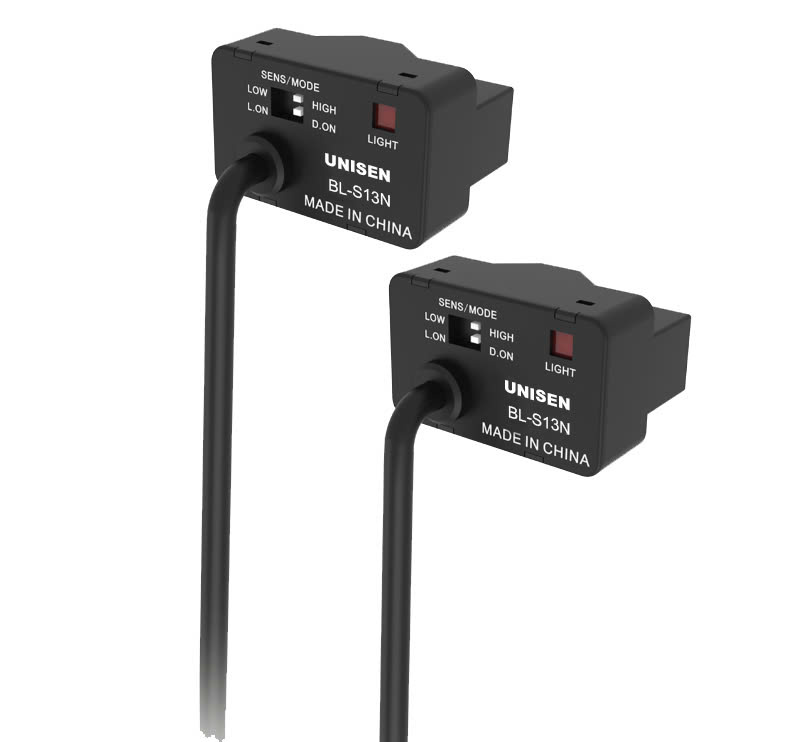

CẢM BIẾN ĐO MỨC BL-S13N

Cảm biến đo mức BL-S13N là giải pháp báo mức dạng kẹp ống siêu nhỏ gọn. Thiết bị hoạt động bằng cách đo sự khúc xạ ánh sáng qua thành ống dẫn. Ngoài ra, máy tích hợp công tắc điều chỉnh độ nhạy LOW/HIGH và chế độ L.ON/D.ON ngay trên thân. Nhờ đó, sản phẩm đem lại sự tối ưu cho các hệ thống giám sát bồn chứa tự động.

1. Mô tả sản phẩm

BL-S13N thuộc dòng BL Series của hãng Unisen. Đây là loại cảm biến tiệm cận quang học chuyên dụng để đo mức chất lỏng. Thiết bị sở hữu thiết kế dạng gá kẹp thông minh. Cho nên, cảm biến dễ dàng ôm sát bên ngoài các đường ống nhựa hoặc ống thủy tinh trong suốt.

Thiết bị vận hành dựa trên sự thay đổi đường truyền của tia sáng hồng ngoại. Khi trong ống không có dịch, ánh sáng sẽ truyền thẳng trực tiếp đến bộ thu. Tuy nhiên, khi chất lỏng xuất hiện, ánh sáng sẽ bị khúc xạ hoặc cản lại. Sau đó, cảm biến lập tức xuất tín hiệu chuyển mạch về bộ điều khiển.

2. Ưu điểm nổi bật của cảm biến đo mức BL-S13N

• Đo lường không tiếp xúc: Thiết kế gắn ngoài thành ống giúp loại bỏ hoàn toàn nguy cơ ăn mòn bởi hóa chất. Đồng thời, giải pháp này giữ vệ sinh tuyệt đối cho dung dịch đo.
• Tùy chỉnh trực quan: Thiết bị trang bị hai công tắc gạt vật lý trên thân. Điều này giúp kỹ sư chuyển đổi độ nhạy LOW/HIGH và chế độ L.ON/D.ON nhanh chóng.
• Đèn LED chỉ thị rõ ràng: Cảm biến tích hợp đèn LED đỏ báo tín hiệu (LIGHT). Nhờ vậy, người dùng dễ dàng căn chỉnh cơ học và giám sát trạng thái tại hiện trường.
• Lắp đặt dạng clip-on tiện lợi: Thiết kế ngàm ôm ống giúp cố định chắc chắn. Do đó, thiết bị chống rung lắc tốt và tiết kiệm thời gian gá lắp.

3. Ứng dụng thực tế

• Giám sát mức chất lỏng bồn bể: Cảm biến kẹp trực tiếp vào ống thủy tinh bypass ngoài bồn chứa nước, hóa chất hoặc dầu để báo cạn/đầy.
• Phát hiện bọt khí hoặc rỗng đường ống: Thiết bị nhận diện nhanh trạng thái chất lỏng chạy qua ống trong máy chiết rót. Từ đó, hệ thống tránh được lỗi đóng gói hụt dung tích.

4. Hướng dẫn lắp đặt cơ khí cảm biến đo mức BL-S13N

Các bước gá kẹp thiết bị

• Đầu tiên, bạn chọn đoạn ống trong suốt có đường kính phù hợp với ngàm kẹp của BL-S13N.

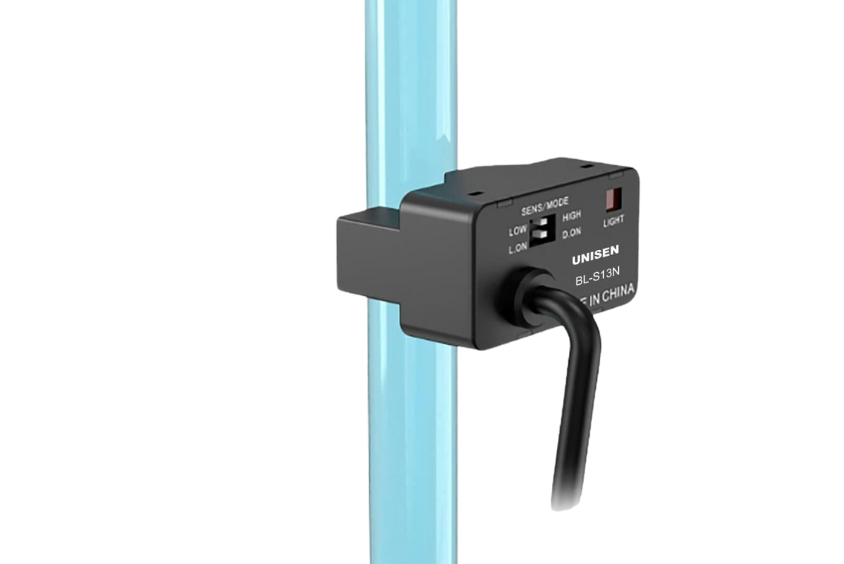

• Sau đó, hãy kẹp cảm biến ôm sát vào ống tại vị trí cần báo mức đầy hoặc cạn.

Cấu hình công tắc trên thân cảm biến đo mức BL-S13N

• Chọn độ nhạy LOW hoặc HIGH: Bạn điều chỉnh tùy thuộc độ đậm đặc của chất lỏng để có độ nhạy tốt nhất.
• Chọn L.ON hoặc D.ON: Bạn cài đặt tùy theo logic điều khiển của hệ thống (báo khi có nước hay báo khi cạn nước).

5. Sơ đồ đấu nối dây (Tiêu chuẩn 3 dây NPN)

• Dây Nâu (Brown): Kết nối cực Dương nguồn cấp (+12V đến +24V DC).
• Dây Xanh dương (Blue): Kết nối cực Âm nguồn cấp (0V).
• Dây Đen (Black): Ngõ ra tín hiệu số NPN. Khi cảm biến tác động, dây đen sẽ xuất điện áp 0V về cổng Input của PLC.

Tài liệu bản vẽ CAD 2D/3D chi tiết có sẵn để tải về tại trang tài nguyên kỹ thuật chính thức của UNISEN.
