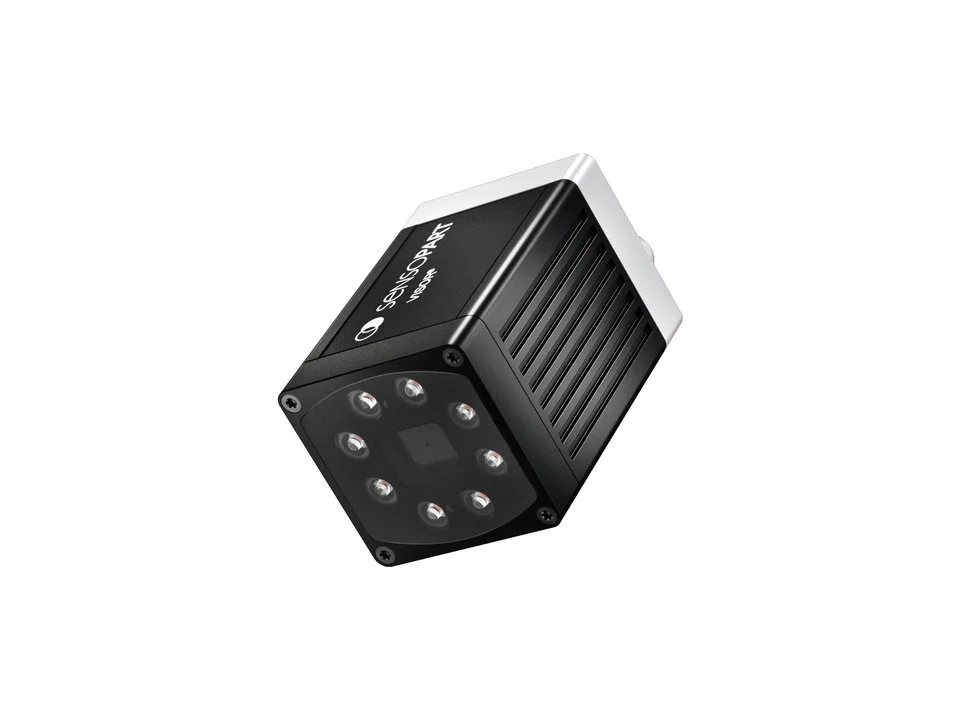

CẢM BIẾN HÌNH ẢNH SENSOPART V10C-OB-S3-W-M-M2

Cảm biến hình ảnh SensoPart V10C-OB-S3-W-M-M2 (VISOR® Object Color Standard) là một Smart Camera chuyên dụng. Thiết bị giúp phát hiện và kiểm tra vật thể dựa trên màu sắc lẫn hình dạng. Vì vậy, sản phẩm tối ưu hóa quy trình kiểm soát chất lượng và đảm bảo độ chính xác cao cho các dây chuyền sản xuất tự động.

1. Mô tả sản phẩm

Model V10C-OB-S3-W-M-M2 thuộc dòng VISOR® Object nổi tiếng của SensoPart. Nhờ thiết kế “tất cả trong một”, thiết bị tích hợp sẵn cảm biến màu, ống kính, đèn chiếu sáng và phần mềm xử lý bên trong thân máy nhỏ gọn. Ngoài ra, thiết bị có thể vận hành độc lập cũng như giao tiếp trực tiếp với hệ thống điều khiển trung tâm qua mạng LAN.

2. Ưu điểm nổi bật

• Hiệu suất kiểm tra vượt trội: Thiết bị hỗ trợ thiết lập tới 32 Jobs. Hơn nữa, mỗi Job có thể dùng đồng thời 32 đầu dò để kiểm tra nhiều đặc tính sản phẩm cùng lúc.

• Lấy nét bằng động cơ (Motorized focus): Kỹ sư dễ dàng thay đổi tiêu cự và cài đặt khoảng cách làm việc qua phần mềm. Tuy nhiên, bạn không cần tác động vật lý vào ống kính.

• Xử lý hình ảnh màu: Khả năng nhận diện màu sắc chuẩn xác giúp phân biệt các sản phẩm giống nhau về kiểu dáng nhưng khác màu.

• Chiếu sáng tối ưu: Đèn LED trắng tích hợp sẵn giúp cung cấp đủ ánh sáng cho các ứng dụng nhà xưởng.

• Phần mềm trực quan: Nhờ phần mềm VISOR® PC-Software, bạn có thể dễ dàng cấu hình bài toán kiểm tra chỉ với vài thao tác đơn giản.

3. Ứng dụng thực tế cảm biến hình ảnh Sensopart V10C-OB-S3-W-M-M2

Hiện nay, thiết bị được ứng dụng rộng rãi trong ngành ô tô, điện tử, dược phẩm và thực phẩm:

• Phát hiện vật thể: Xác nhận sự hiện diện của linh kiện trên bo mạch hoặc vị trí nhãn mác trên bao bì.

• Phân loại sản phẩm: Phân loại chi tiết máy dựa trên sự khác biệt về hình dáng và màu sắc vỏ bọc.

• Kiểm tra lỗi lắp ráp: Đảm bảo các bộ phận được lắp đúng vị trí và chủng loại.

4. Hướng dẫn lắp đặt và đấu nối

4.1 Lắp đặt cơ khí V10C-OB-S3-W-M-M2:

Kỹ thuật viên sử dụng bộ gá chuyên dụng MK 45 đi kèm để cố định cảm biến vào khung máy. Sau đó, bạn dùng chìa khóa lục giác đi kèm để siết chặt các khớp nối nhằm tránh rung động khi vận hành.

4.2 Đấu nối điện & Truyền thông:

• Bạn hãy sử dụng cổng LAN để kết nối với máy tính cấu hình hoặc truyền dữ liệu về PLC.

• Đồng thời, hãy dùng cáp chuẩn công nghiệp M12 (12 cực) để cấp nguồn và nhận tín hiệu ngõ vào/ra (I/O).

• Ngoài ra, người dùng có thể cập nhật Firmware và dùng phần mềm VISOR® Software (phiên bản 64-bit) để thiết lập thông số.

Lưu ý: Bạn có thể tải tài liệu hướng dẫn kỹ thuật chi tiết và bản vẽ CAD của model này tại website của SensoPart hoặc liên hệ KAP Automation để được hỗ trợ demo trực tiếp.
