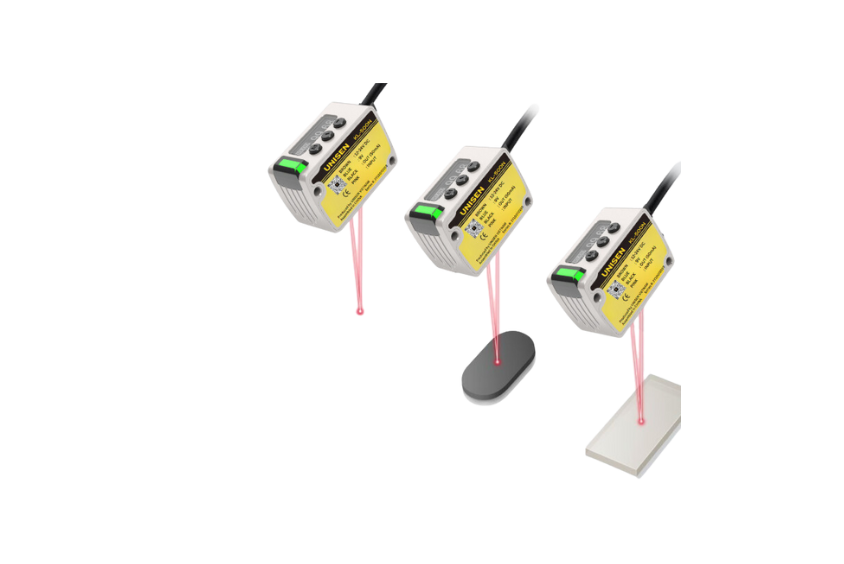

CẢM BIẾN LASER KL-500P

Cảm biến laser UNISEN KL-500P sử dụng công nghệ CMOS tiên tiến. Do đó, thiết bị phát hiện vật thể rất ổn định. Đặc biệt, màu sắc hay hình dáng bề mặt không làm ảnh hưởng đến máy. Với dải đo 35-400mm, sản phẩm đạt độ lặp lại cực cao lên đến 0.2mm. Vì vậy, đây là lựa chọn đo lường chính xác cho không gian hẹp. Ngoài ra, vỏ nhôm chuẩn IP65 giúp thiết bị vận hành rất bền bỉ.

1. Mô tả sản phẩm cảm biến laser KL-500P

KL-500P là model thuộc dòng KL-500 Series của Unisen. Thiết bị được thiết kế theo dạng cảm biến đo vị trí. Đồng thời, máy tích hợp sẵn màn hình hiển thị kỹ thuật số ngay trên thân. Khác với cảm biến thông thường, KL-500P dùng đầu thu CMOS để định vị. Nhờ đó, thiết bị đảm bảo độ tin cậy tuyệt đối khi đo lường. Ngoài ra, máy loại bỏ hoàn toàn nhiễu do độ bóng của mục tiêu.

2. Ưu điểm nổi bật của cảm biến laser KL-500P

• Độ chính xác vượt trội: Máy phát hiện những thay đổi vị trí cực nhỏ. Vì vậy, độ lặp lại đạt từ 0.2 mm đến 0.5 mm.
• Không phụ thuộc đặc tính vật thể: Thiết bị phát hiện ổn định mọi mục tiêu. Do đó, màu sắc hay hình dạng phức tạp đều không ảnh hưởng. Do đó, kỹ sư không cần dùng tấm phản quang cồng kềnh.
• Thiết kế siêu nhỏ gọn: Kích thước tối giản giúp tiết kiệm không gian lắp đặt. Nhờ vậy, máy dễ dàng thay thế các dòng cảm biến lớn hơn.
• Độ bền cao: Thân vỏ làm bằng hợp kim nhôm rất chắc chắn. Tuy nhiên, trọng lượng của máy vẫn rất nhẹ. Cho nên, thiết bị chịu đựng tốt môi trường khắc nghiệt.
• Vận hành trực quan: Máy trang bị màn hình hiển thị số cùng đèn chỉ thị lớn. Vì vậy, kỹ sư dễ dàng quan sát và cài đặt từ xa.

3. Ứng dụng thực tế trong sản xuất

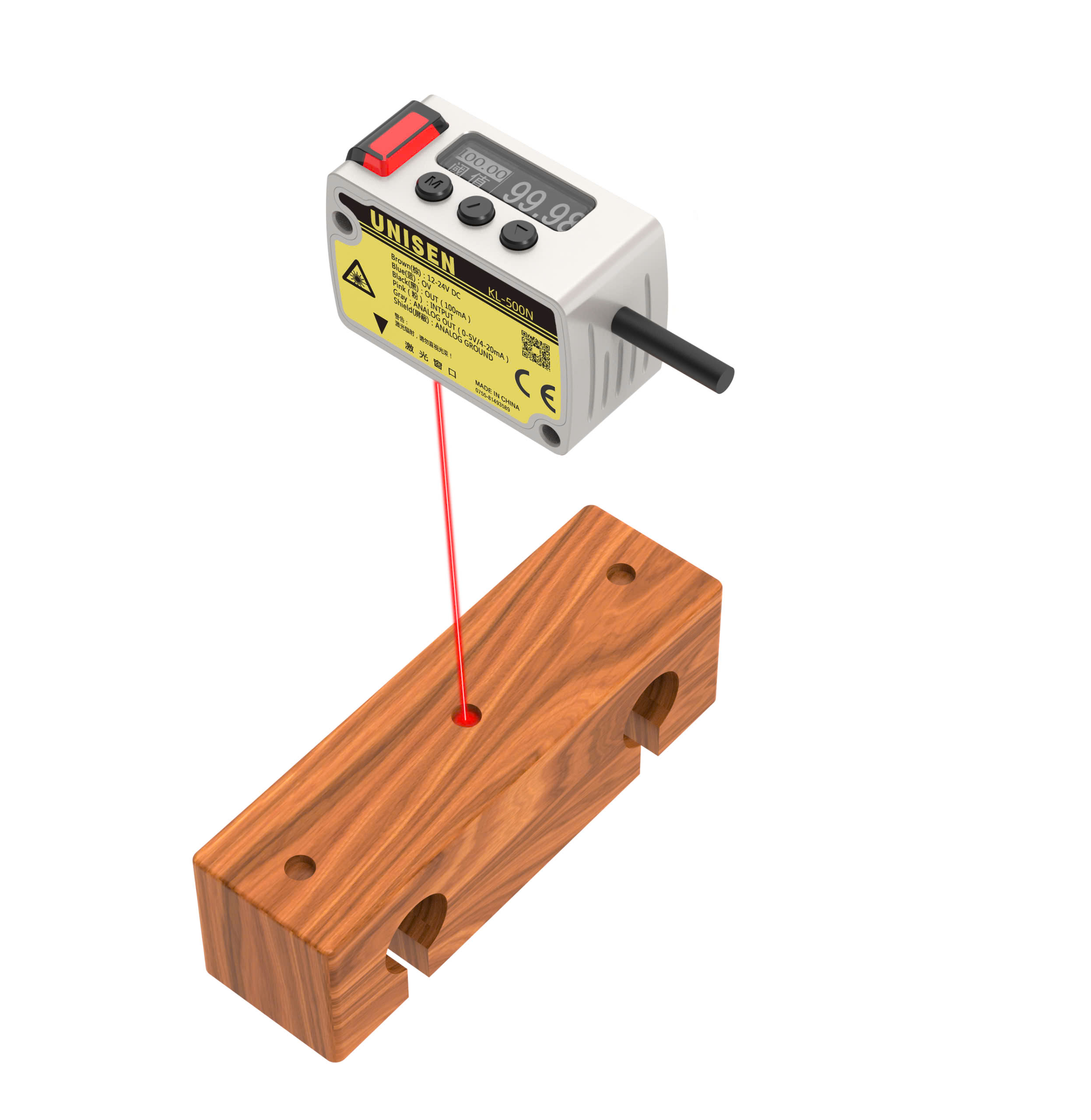

• Đo lường độ cao: Thiết bị dùng để đo độ dày của lớp nhựa. Ngoài ra, máy đo chiều cao linh kiện rất chính xác.
• Kiểm tra sự hiện diện: Cảm biến phát hiện sự có mặt của sản phẩm trên dây chuyền. Do đó, độ tin cậy của hệ thống được nâng cao.
• Cảm biến đa năng: Sản phẩm đóng vai trò như cảm biến laser đa mục tiêu. Vì vậy, máy rất phù hợp cho hệ thống tự động hóa vi mô.

4. Hướng dẫn lắp đặt và đấu nối

4.1 Hướng dẫn lắp đặt cơ khí

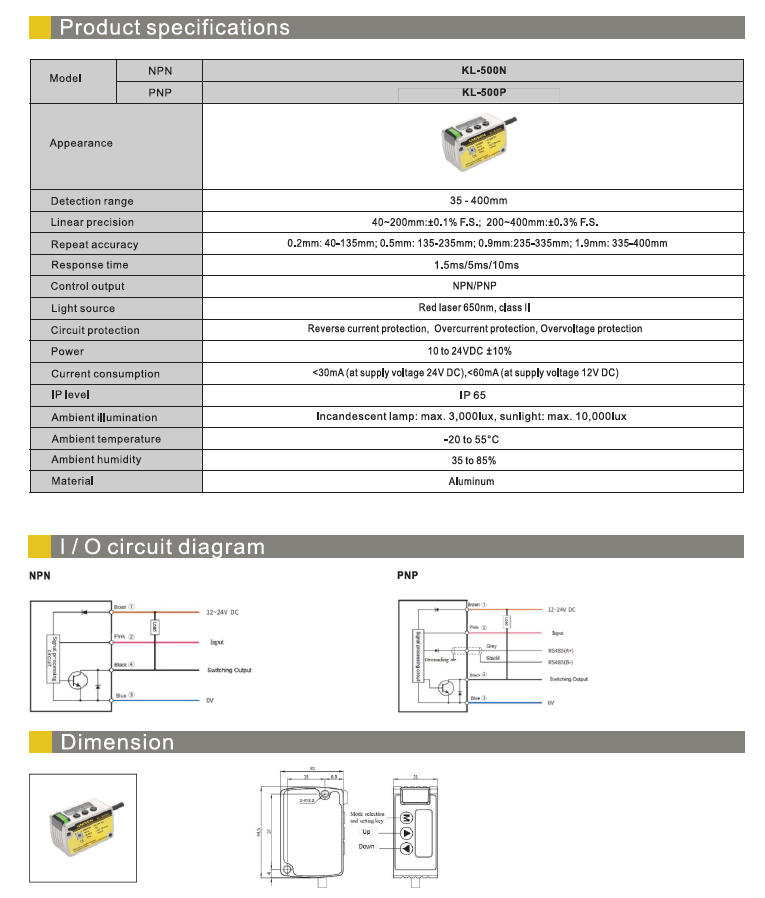

Cảm biến có kích thước thân chính khoảng 37 x 44.5 x 21 mm. Người dùng sử dụng 2 lỗ bắt vít φ3.2 để cố định. Khoảng cách giữa hai tâm lỗ là 18mm. Đặc biệt, bề mặt phát hiện nên đặt song song với vật thể. Tuy nhiên, người dùng tránh lắp trực diện đối với các bề mặt phản xạ gương.

4.2 Sơ đồ đấu nối dây cáp PNP 4 dây

Sơ đồ mạch I/O của dòng KL-500P quy ước màu dây như sau:

• Dây Nâu (Chân 1): Cấp nguồn dương +12 ~ 24V DC.
• Dây Xanh dương (Chân 3): Cấp nguồn 0V.
• Dây Đen (Chân 4): Ngõ ra điều khiển (Switching Output) kiểu PNP.
• Dây Hồng (Chân 2): Ngõ vào chức năng (Input).

Lời khuyên: Anh/ chị kỹ sư có thể tinh chỉnh chế độ qua bảng vận hành ở mặt trên. Màn hình có các nút bấm M (Mode), Up và Down rất tiện lợi. Ngoài ra, quý khách hàng có thể tải tài liệu hướng dẫn tại Tài liệu KAP Automation.
