CẢM BIẾN TIỆM CẬN TCT-A10N

Cảm biến tiệm cận dạng vòng UNISEN TCT-A10N là giải pháp nhận diện vật thể kim loại đi qua tâm lỗ với độ nhạy cao. Nhờ thiết kế dạng vòng chuyên dụng, thiết bị phát hiện chính xác các chi tiết nhỏ. Ví dụ như ốc vít hoặc bu lông di chuyển tốc độ cao trong đường ống. Ngoài ra, sản phẩm sở hữu chuẩn bảo vệ IP67 cùng núm chỉnh độ nhạy linh hoạt. Do đó, đây là lựa chọn tối ưu cho các hệ thống cấp phôi tự động.

1. Mô tả chi tiết sản phẩm

TCT-A10N thuộc dòng TCT Series (Ring type Proximity sensor) của hãng Unisen. Đây là loại cảm biến tiệm cận có cấu tạo lỗ rỗng ở giữa. Nhờ đó, thiết bị đóng vai trò như một “cổng quét”. Nó giúp phát hiện vật thể kim loại khi đi xuyên qua lỗ. Thân máy được đúc từ nhựa cứng cáp nên rất bền bỉ. Mặt trên thiết bị có trang bị đèn LED báo trạng thái hoạt động. Đặc biệt, sản phẩm còn tích hợp núm điều chỉnh độ nhạy (Sensitivity adjustment knob). Vì vậy, các kỹ sư có thể dễ dàng tinh chỉnh điểm nhận diện sao cho phù hợp với từng kích thước vật thể.

2. Các ưu điểm nổi bật của TCT-A10N

• Nhận diện đa dạng vật thể: Cảm biến có khả năng phát hiện nhiều loại mục tiêu có hình dáng và kích thước khác nhau.
• Tốc độ phản hồi cực cao: Thiết bị được tối ưu hóa để đáp ứng nhanh với các vật thể di chuyển ở vận tốc lớn. Nhờ đó, hệ thống đảm bảo không bỏ sót bất kỳ tín hiệu nào.
• Hiệu chuẩn linh hoạt: Núm chỉnh độ nhạy cho phép thực hiện tinh chỉnh (fine-tuning) dễ dàng ngay tại hiện trường. Vì thế, thiết bị luôn đạt hiệu suất hoạt động tốt nhất.
• Độ bền vượt trội: Sản phẩm đạt tiêu chuẩn bảo vệ IP67 chống bụi và nước. Do đó, cảm biến vận hành rất ổn định trong môi trường công nghiệp khắc nghiệt.

3. Ứng dụng thực tế trong sản xuất

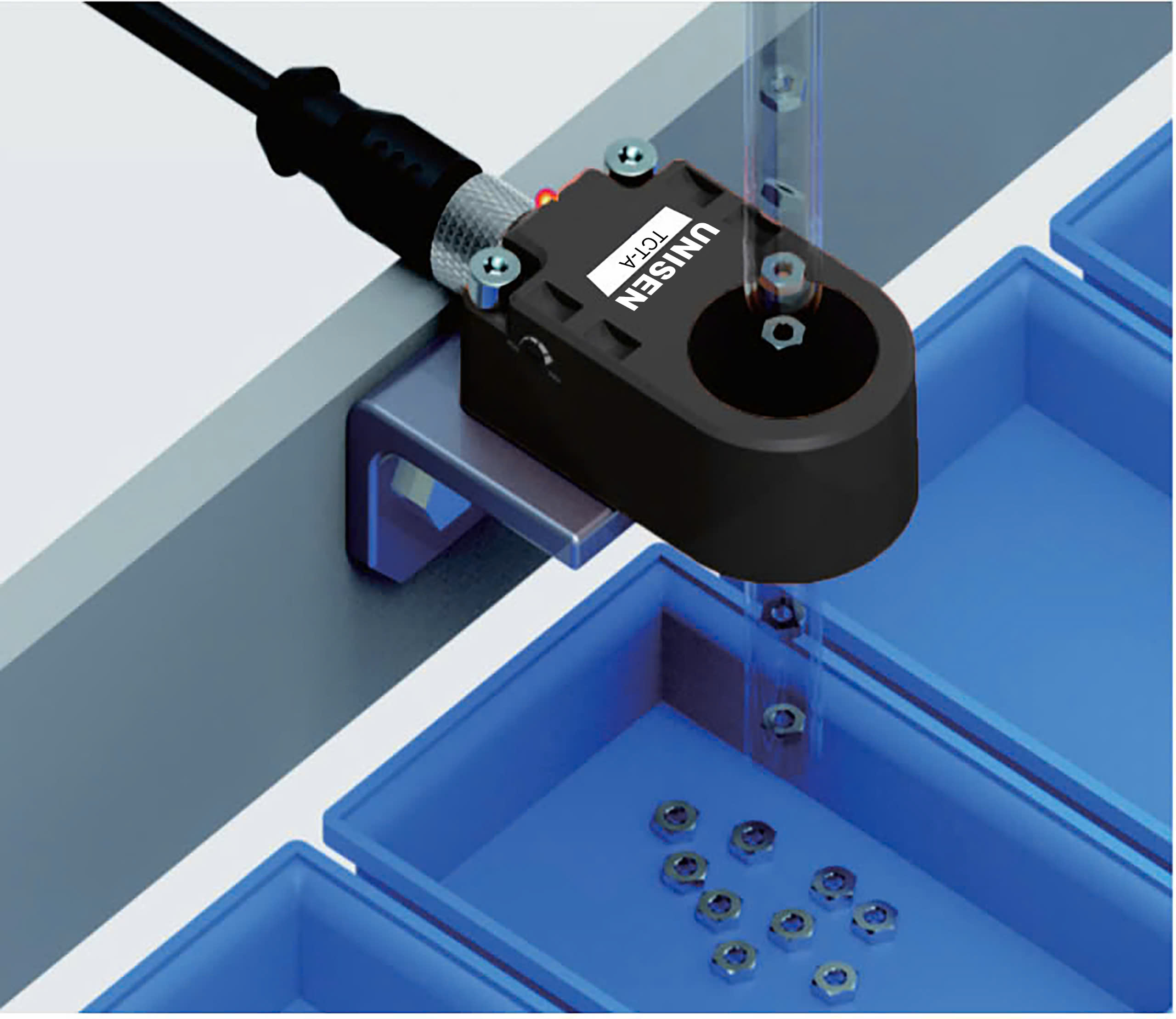

• Kiểm soát cấp phôi: Thiết bị giúp phát hiện sự hiện diện của ốc vít (screw), đai ốc (nut) hoặc chi tiết kim loại rơi qua ống dẫn trong máy lắp ráp.
• Đếm sản phẩm tự động: Cảm biến hỗ trợ đếm chính xác số lượng linh kiện nhỏ đi qua hệ thống ống dẫn của dây chuyền đóng gói.
• Phát hiện đứt gãy: Sản phẩm dùng để giám sát dây cáp kim loại hoặc dây thép đi qua vòng cảm biến. Từ đó, hệ thống kịp thời phát hiện các đoạn lỗi hoặc bị đứt quãng.

4. Hướng dẫn lắp đặt và đấu nối cảm biến tiệm cận TCT-A10N

4.1 Lắp đặt cơ khí

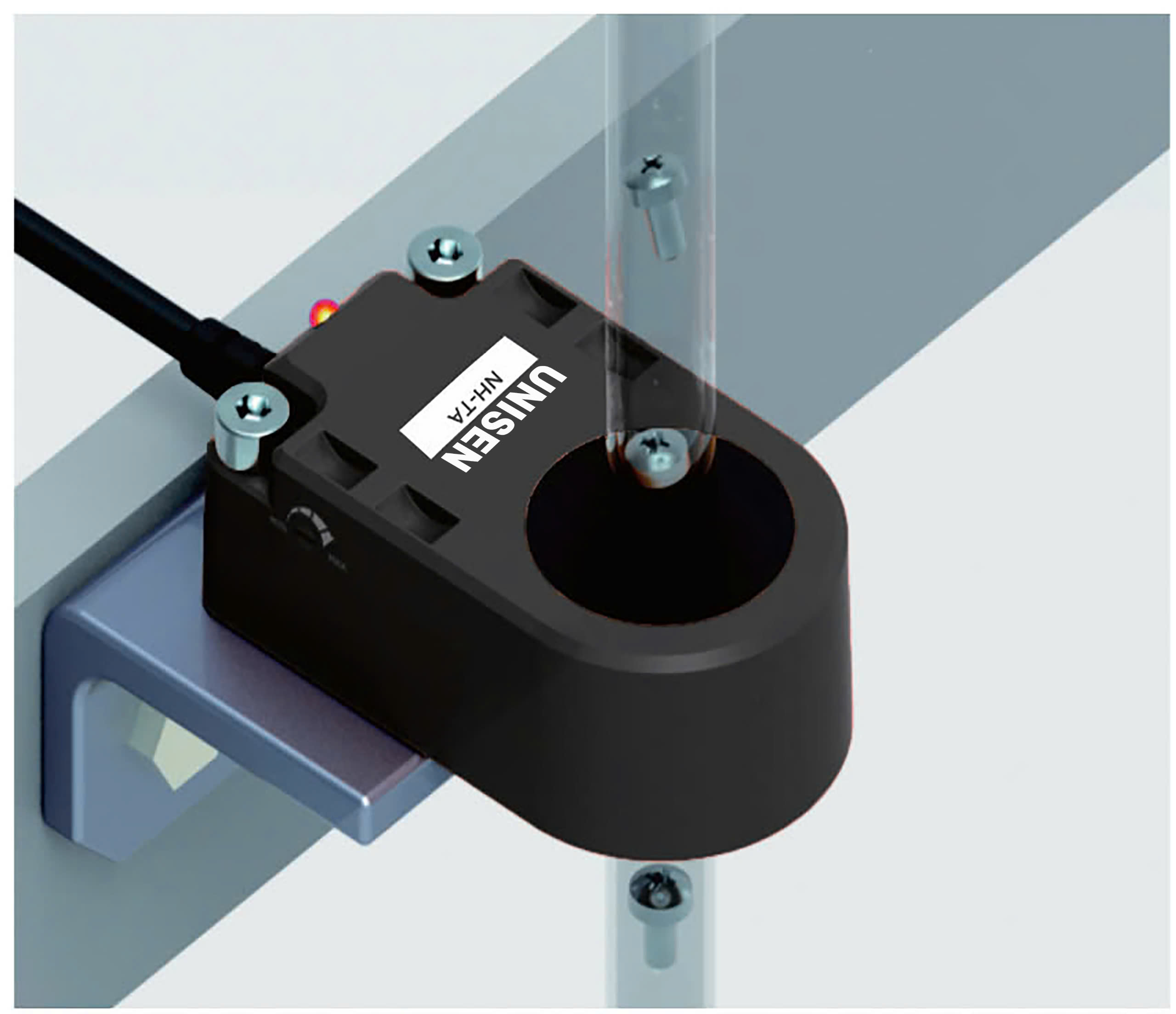

• Trước tiên, bạn hãy cố định cảm biến TCT-A10N vào khung máy hoặc pát gá. Đồng thời, bạn cần đảm bảo tâm vòng của thiết bị trùng với trục di chuyển của vật thể.
• Nếu dùng trong hệ thống ống dẫn, bạn nên luồn ống đi xuyên qua lỗ cảm biến. Điều này giúp vật thể luôn di chuyển qua vùng nhận diện tối ưu.

4.2 Sơ đồ đấu nối dây (Chuẩn 3 dây NPN) cảm biến tiệm cận TCT-A10N

• Dây Nâu (Brown): Kết nối với cực Dương của nguồn cấp (+12V đến +24V DC).
• Dây Xanh dương (Blue): Kết nối với cực Âm của nguồn cấp (0V).
• Dây Đen (Black): Ngõ ra tín hiệu NPN. Tín hiệu này sẽ được đưa về cổng Input của PLC hoặc bộ đếm.

Lưu ý: Bạn có thể truy cập Website chính hãng UNISEN để tải bản vẽ CAD và tài liệu hướng dẫn hiệu chuẩn độ nhạy chi tiết cho dòng sản phẩm này.
