CẢM BIẾN QUANG MINI KQ-13LP

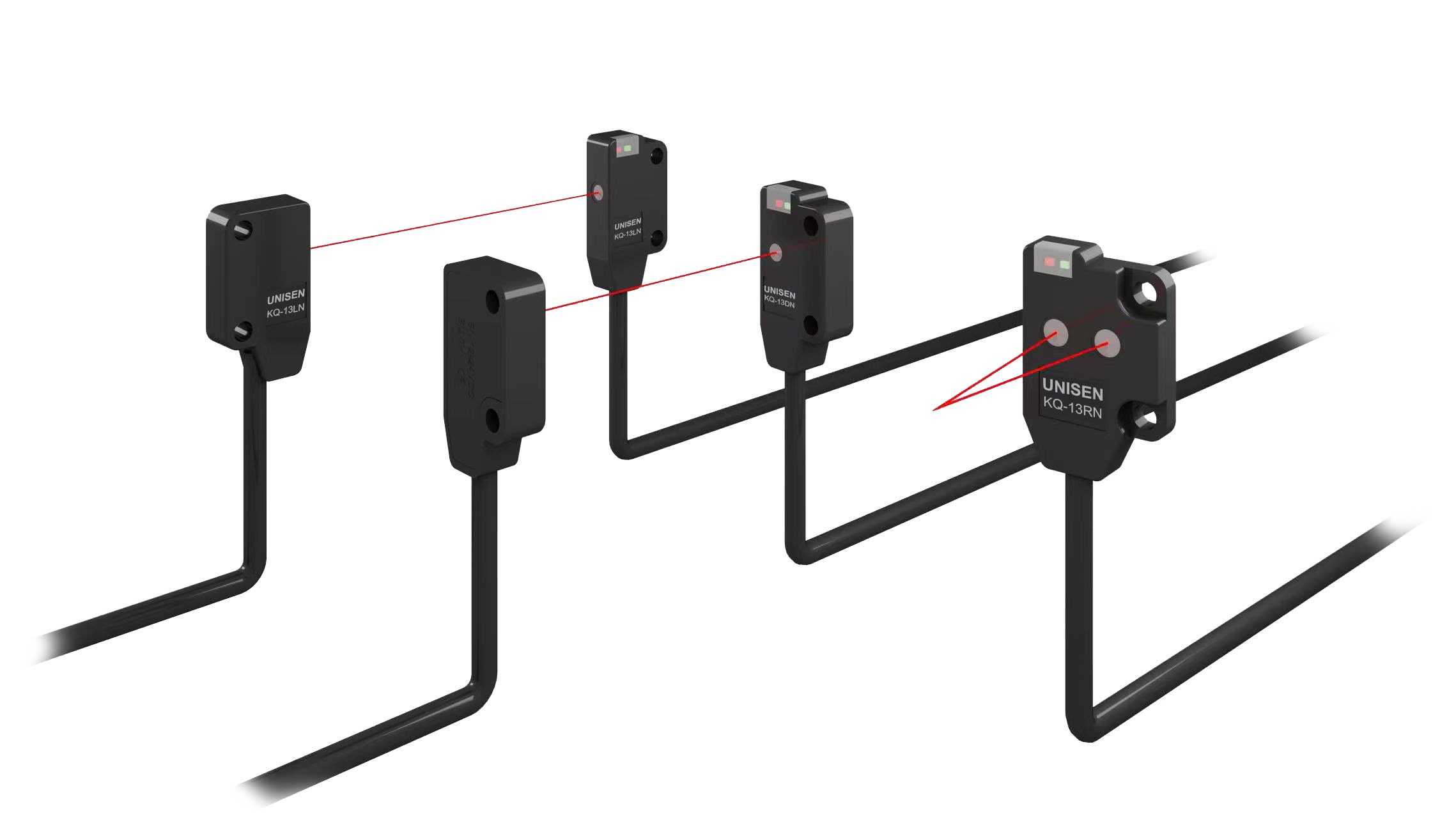

Cảm biến quang mini UNISEN KQ-13LP là giải pháp thu phát độc lập (Through-beam) siêu nhỏ gọn. Thiết bị này chuyên dụng cho các không gian lắp đặt cực kỳ chật hẹp. Ngoài ra, cảm biến tích hợp nguồn sáng LED đỏ định vị rất chuẩn xác. Do đó, khoảng cách phát hiện của thiết bị đạt đến 300mm. Đồng thời, thời gian phản hồi của cảm biến cực nhanh chỉ 0.5ms. Nhờ vậy, sản phẩm mang lại sự ổn định và hiệu suất tối ưu khi nhận diện phôi hoặc linh kiện nhỏ.

1. Mô tả tổng quan về sản phẩm cảm biến quang mini KQ-13LP

Model KQ-13LP thuộc dòng KQ Series (Cảm biến quang điện nhỏ gọn) của hãng Unisen.

• Nguyên lý hoạt động: Cảm biến vận hành theo nguyên lý thu phát độc lập (Through-beam). Tuy nhiên, hệ thống cần bộ phát (Emitter) và bộ thu (Receiver) đặt đối diện thẳng hàng.
• Tín hiệu ngõ ra: Thiết bị sử dụng ngõ ra tín hiệu số dòng PNP. Vì thế, thiết bị sẽ xuất điện áp dương ngay khi phát hiện vật thể.
• Cấu hình thiết kế: Cảm biến có hai tùy chọn gồm nhìn thẳng (Front detection) và nhìn ngang (Side detection). Do đó, kỹ sư có thể dễ dàng lắp đặt vào các cơ cấu máy hẹp.

2. Ưu điểm nổi bật của cảm biến KQ-13LP

• Kích thước siêu nhỏ gọn (Ultra-compact): Thiết kế tối ưu giúp tiết kiệm diện tích tối đa. Nhờ đó, bạn dễ dàng bố trí thiết bị bên trong các cụm cơ khí phức tạp hoặc trên cánh tay robot.
• Khoảng cách phát hiện ấn tượng: Thân vỏ rất nhỏ gọn. Mặc dù vậy, khoảng cách nhận diện của cảm biến vẫn đạt tới 300 mm.
• Phát hiện vật thể siêu mảnh: Cảm biến có thể nhận diện chính xác vật thể không trong suốt. Tuy nhiên, đường kính tối thiểu của vật thể cần từ φ1mm trở lên.
• Thời gian phản hồi siêu nhanh: Tốc độ đáp ứng của cảm biến chỉ 0.5 ms. Vì vậy, thiết bị hỗ trợ đếm sản phẩm chạy tốc độ cao rất hiệu quả.
• Mạch bảo vệ an toàn: Cảm biến tích hợp mạch chống ngược cực nguồn và chống ngắn mạch ngõ ra. Bởi vậy, độ bền của toàn hệ thống luôn được đảm bảo.
• Khả năng chống bụi và nước: Sản phẩm đạt chuẩn bảo vệ IP65 vượt trội. Ngoài ra, thiết bị chịu rung động công nghiệp rất tốt trên cả 3 trục.

3. Ứng dụng thực tế trong sản xuất

• Ngành điện tử và bán dẫn: Thiết bị giúp kiểm tra khay chứa chip (tray) hoặc bo mạch PCB.
• Ngành thiết bị y tế: Cảm biến dùng để đếm ống nghiệm, kim tiêm hoặc nắp lọ thuốc.
• Công nghiệp bao bì: Sản phẩm giúp nhận diện mép cắt của màng film hoặc giấy màu.
• Hệ thống cấp liệu tự động: Cảm biến hỗ trợ định vị phôi đi qua các khe dẫn hướng hẹp.

4. Hướng dẫn lắp đặt và đấu nối kỹ thuật

4.1 Lắp đặt cơ khí cảm biến quang mini KQ-13LP

1. Cố định thiết bị: Đầu tiên, bạn dùng pát gá để giữ bộ phát và bộ thu thẳng hàng.
2. Sử dụng phụ kiện: Tiếp theo, hãy siết chặt 2 vít M2 L8 đi kèm vòng đệm và đai ốc.
3. Lưu ý độ dày pát gá: Đặc biệt, độ dày của tấm pát gá phải nhỏ hơn 2.5 mm để vít M2 bám ren chắc chắn.
4. Căn chỉnh tia sáng: Sau đó, bạn điều chỉnh cơ học cho tia sáng đỏ rọi đúng tâm thấu kính. Khi đó, đèn LED xanh lá trên bộ thu sẽ sáng ổn định.

4.2 Sơ đồ đấu nối dây (Chuẩn 3 dây PNP)

• Dây Nâu (Brown): Bạn nối vào cực Dương nguồn cấp (+12V DC đến +24V DC).
• Dây Xanh dương (Blue): Bạn nối vào cực Âm nguồn cấp (0V).
• Dây Đen (Black): Cuối cùng, tín hiệu ngõ ra PNP sẽ đưa về cổng Input của PLC hoặc Relay.
