THÔNG SỐ KỸ THUẬT CẢM BIẾN QUANG KQ-13DP

Thông số	Chi tiết kỹ thuật
Model	KQ-13DP
Nguyên lý phát hiện	Phản xạ khuếch tán (Diffuse Reflection)1
Khoảng cách phát hiện	2 – 30 mm (với giấy trắng) / 5 – 10 mm (với giấy đen)1
Vật phát hiện tiêu chuẩn	Vật thể không trong suốt có đường kính tối thiểu φ1mm1
Nguồn cấp	12 – 24V DC3
Dòng tiêu thụ	Tối đa 25 mA1
Ngõ ra điều khiển	PNP (Mã đuôi P)1
Thời gian phản hồi	0.5 ms1
Nguồn sáng	LED đỏ (Red LED)1
Chỉ thị trạng thái	LED báo nguồn: Đỏ \| LED báo tín hiệu ngõ ra: Xanh lá1
Bảo vệ mạch	Chống ngược cực, chống ngắn mạch ngõ ra1
Cấp bảo vệ	IP651
Nhiệt độ môi trường	Vận hành: -25°C đến 55°C (không đóng băng)1
Độ ẩm môi trường	35% – 85% RH (không ngưng tụ)1
Khả năng chống rung	Tần số 10-55Hz, biên độ 1.5mm, theo 3 trục X, Y, Z (mỗi trục 2 giờ)1

Bản vẽ kỹ thuật cảm biến quang mini KQ-13DP

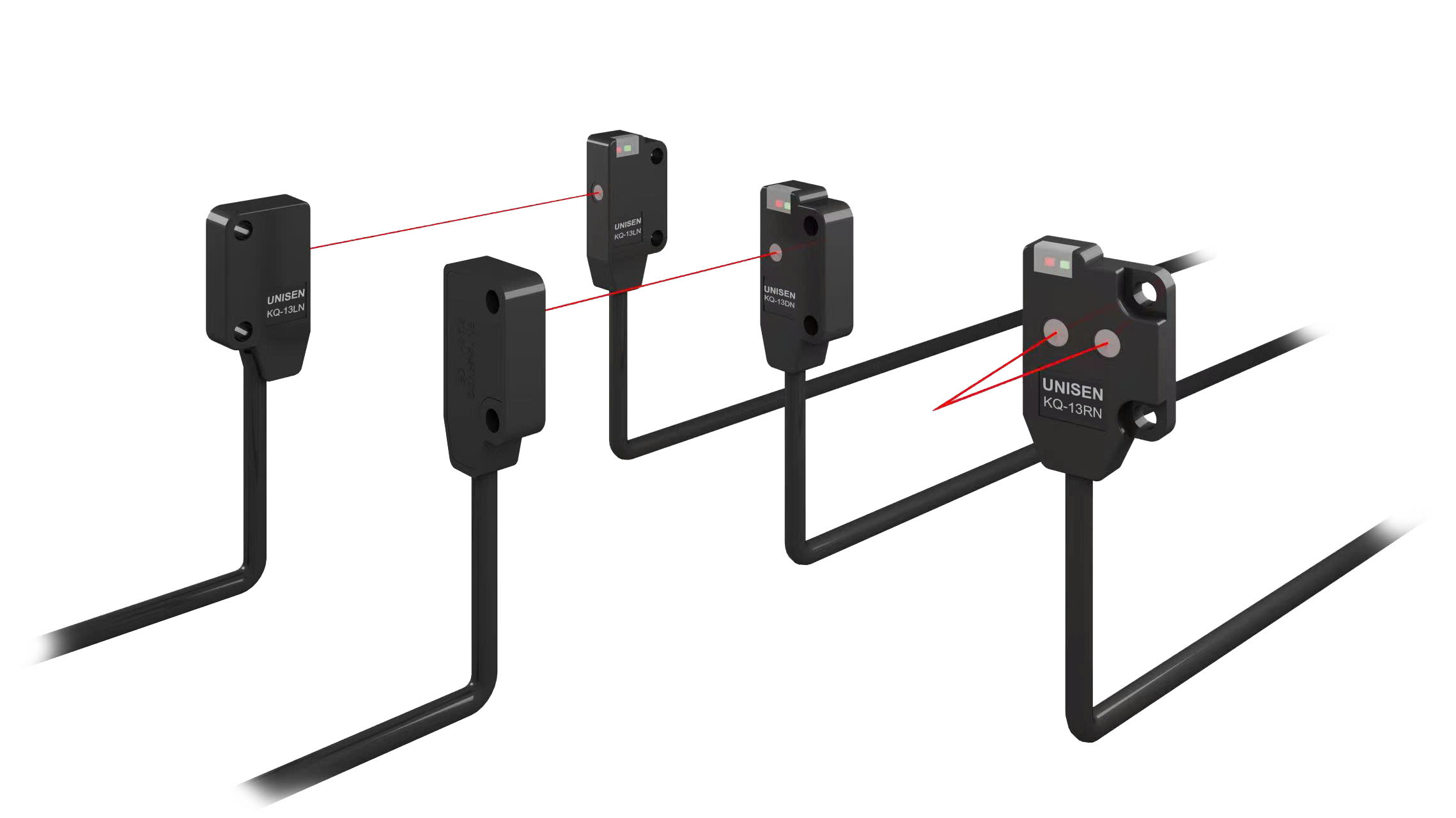

CẢM BIẾN QUANG MINI KQ-13DP

Cảm biến quang mini KQ-13DP là giải pháp nhận diện phản xạ khuếch tán thế hệ mới. Sản phẩm sở hữu kích thước tối giản chuyên dụng cho các không gian lắp đặt cực kỳ chật hẹp. Nhờ nguồn sáng LED đỏ định vị chuẩn xác, thiết bị có khả năng phát hiện vật thể siêu nhỏ. Đồng thời, thời gian phản hồi chỉ 0.5ms giúp mang lại sự ổn định và hiệu suất tối ưu cho các dây chuyền lắp ráp công nghệ cao.

1. Cấu tạo và nguyên lý hoạt động

Model KQ-13DP thuộc dòng KQ Series (Compact Photoelectric Sensor) của thương hiệu Unisen, được phân phối độc quyền bởi KAP Automation. Thiết bị tích hợp đồng thời bộ phát và bộ thu trong một thân máy siêu nhỏ. Cảm biến hoạt động theo nguyên lý phản xạ khuếch tán (Diffuse reflective). Ngoài ra, KQ-13DP sử dụng ngõ ra tín hiệu số PNP. Sản phẩm có sẵn cấu hình hướng phát hiện linh hoạt (Front/Side detection – nhìn thẳng hoặc nhìn ngang). Cụ thể, thiết kế này giúp giải quyết triệt để các bài toán lắp đặt trong không gian hẹp.

2.Các ưu điểm nổi bật của cảm biến quang mini KQ-13DP

Kích thước siêu nhỏ gọn (Ultra-compact): Tiết kiệm tối đa diện tích. Kỹ sư có thể dễ dàng bố trí sâu bên trong các cụm chi tiết máy hoặc cánh tay robot mà không gây vướng víu.
Tốc độ đáp ứng vượt trội: Thời gian phản hồi siêu nhanh chỉ 0.5 ms. Nhờ đó, thiết bị hỗ trợ phát hiện và đếm ổn định các vật thể di chuyển ở tốc độ cao.
Chỉ báo LED kép rõ ràng: Trang bị đèn LED báo nguồn (màu đỏ) và đèn LED chỉ thị ngõ ra (màu xanh lá). Nhờ vậy, người dùng dễ dàng căn chỉnh và giám sát trạng thái tại hiện trường.
Mạch bảo vệ toàn diện: Tích hợp sẵn mạch bảo vệ chống ngược cực nguồn cấp và ngắn mạch ngõ ra. Điều này đảm bảo an toàn vận hành tuyệt đối cho hệ thống.
Chuẩn bảo vệ IP65: Đạt khả năng kháng bụi và nước tốt, vì vậy thiết bị hoạt động lâu bền trong môi trường công nghiệp.

3. Ứng dụng thực tế trong sản xuất

Sản xuất linh kiện điện tử: Nhận diện sự hiện diện của chip, IC, khay nhựa (tray) hoặc bo mạch PCB siêu nhỏ trên băng tải đóng gói.
Ngành Dược phẩm & Y tế: Phát hiện ống nghiệm, vỉ thuốc hoặc kiểm tra nắp chai nhỏ trong các thiết bị phân tích y tế.
Ngành bao bì: Kiểm soát mép cắt cuộn màng hoặc phát hiện vạch đánh dấu trong các khe máy đóng gói chật hẹp.

4.Hướng dẫn lắp đặt

4.1 Lắp đặt cơ khí cảm biến quang mini KQ-13DP

Trước tiên, bạn sử dụng pát gá để cố định cảm biến chắc chắn vào vị trí cần đo. Sau đó, hãy dùng 2 vít M2 L8 (lỗ khoan ren tương ứng M2 x 0.4) đi kèm vòng đệm phẳng, vòng đệm vênh và đai ốc.

Lưu ý: Độ dày của tấm gá (mounting plate) nên nhỏ hơn 2.5 mm. Nhờ đó, vít M2 mới có thể bám ren chắc chắn nhất.

4.2 Sơ đồ đấu nối dây chuẩn PNP (3 dây)

Dây Nâu (Brown): Kết nối cực Dương nguồn cấp (+12V đến +24V DC).
Dây Xanh dương (Blue): Kết nối cực Âm nguồn cấp (0V).
Dây Đen (Black): Ngõ ra tín hiệu số PNP. Khi phát hiện vật thể nằm trong khoảng cách thiết lập, dây này sẽ xuất mức điện áp dương tương đương nguồn cấp để báo về PLC hoặc Relay.

Để tải dữ liệu bản vẽ CAD 2D/3D chi tiết của dòng KQ Series, bạn có thể truy cập cổng dữ liệu của hãng tại unisen.com.vn/download/.
