CẢM BIẾN QUANG PHẢN XẠ QUA GƯƠNG TP-G10N

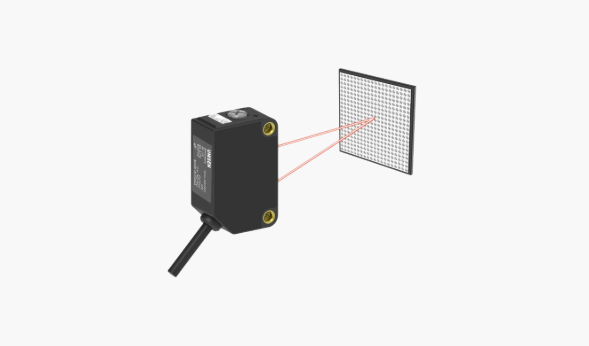

Cảm biến quang phản xạ qua gương TP-G10N là giải pháp nhận diện hồng ngoại dạng hộp vuông hiệu suất tối ưu. Nhờ sở hữu ngõ ra NPN cùng công nghệ thấu kính lọc sắc tiên tiến, thiết bị có thể phát hiện chính xác các vật thể trong suốt như chai nhựa hay màng phim mỏng. Ngoài ra, với chuẩn bảo vệ IP67 và ren M3 đúc trực tiếp, đây là lựa chọn tối ưu cho hệ thống băng tải tự động hóa.

1. Mô tả cảm biến quang phản xạ qua gương TP-G10N

TP-G10N thuộc dòng TP Series (Square Photoelectric Sensor) của thương hiệu UNISEN, được phân phối độc quyền bởi KAP AUTOMATION. Thiết bị tích hợp đồng thời bộ thu và bộ phát ánh sáng hồng ngoại trong một khối vỏ nhựa chắc chắn. Cảm biến hoạt động theo nguyên lý phản xạ qua gương (Retro-reflective). Do đó, thiết bị sẽ phát luồng sáng đến gương phản xạ đối diện và nhận lại tia sáng phản hồi. Đặc biệt, điểm nổi bật trong thiết kế của model này là lỗ ren thép M3 được đúc chìm hoàn toàn bên trong. Vì vậy, sản phẩm giúp triệt tiêu hiện tượng nứt vỏ hoặc lỏng ren gá đặt khi máy móc vận hành liên tục.

2. Ưu điểm nổi bật

• Phát hiện vật thể trong suốt: Thiết bị được trang bị tính năng lọc phân cực thông minh. Nhờ đó, cảm biến dễ dàng nhận diện chai nhựa trong suốt, tấm kính hoặc màng co bao bì.
• Vệt sáng siêu nhỏ (Ultra small spot): Tính năng này giúp định vị chuẩn xác mép cạnh sản phẩm. Đồng thời, thiết bị cũng nhận diện tốt các chi tiết máy siêu nhỏ di chuyển qua vùng quét.
• Khoảng cách đo lớn: Mặc dù sở hữu kích thước nhỏ gọn, cảm biến vẫn có tầm phát hiện xa. Do đó, thiết bị hoạt động rất ổn định trên các hệ thống băng tải khổ rộng.
• Độ bền cơ khí cao: Lỗ gá vít M3 bằng thép đúc nguyên khối giúp phân bổ đều lực siết. Vì vậy, độ chắc chắn khi lắp đặt gá đỡ được tăng lên đáng kể.
• Chất lượng chuẩn công nghiệp : Khả năng kháng bụi, kháng nước và chống nhiễu ánh sáng tốt giúp thiết bị duy trì tuổi thọ bền bỉ trong môi trường nhà xưởng.

3. Ứng dụng thực tế

• Dây chuyền đóng chai: Nhận diện và đếm chính xác chai nhựa PET trong suốt, chai thủy tinh hoặc lon nước ngọt trên băng tải.
• Đóng gói màng co bao bì: Kiểm tra màng mỏng bảo quản thực phẩm, đồng thời phát hiện nhanh lỗi đứt màng co trong máy đóng gói.
• Hệ thống phân loại Logistics: Lắp đặt tại các cửa ngõ băng tải lớn nhằm phát hiện thùng carton hoặc kiện hàng pallet di chuyển cắt ngang.

4. Hướng dẫn lắp đặt và đấu nối

4.1 Lắp đặt cơ khí cảm biến quang phản xạ qua gương TP-G10N

Trước hết, bạn cố định cảm biến TP-G10N vào khung pát gá bằng vít M3 siết vào các lỗ ren thép đúc sẵn. Sau đó, hãy căn chỉnh gương phản xạ đối diện sao cho luồng sáng đỏ rọi thẳng vào tâm gương. Lưu ý chống nhiễu: Bề mặt kim loại bóng loáng phía dưới hoặc phía sau cảm biến có thể làm thiết bị hoạt động mất ổn định. Trong trường hợp này, bạn nên nghiêng cảm biến từ 10 đến 15 độ để triệt tiêu phản xạ nhiễu.

4.2 Sơ đồ đấu nối dây (Quy chuẩn 3 dây NPN)

• Dây Nâu (Brown): Kết nối cực Dương nguồn cấp (+12V đến +24V DC).
• Dây Xanh dương (Blue): Kết nối cực Âm nguồn cấp (0V).
• Dây Đen (Black): Ngõ ra tín hiệu số NPN. Tín hiệu này sẽ chìm về cực âm (0V) khi có vật thể cắt ngang luồng sáng, sau đó đưa tín hiệu về bộ đếm PLC.

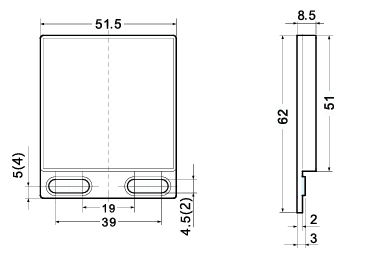

Tất cả bản vẽ CAD 2D/3D chi tiết của dòng sản phẩm này đều có sẵn để tải về tại trang tài nguyên kỹ thuật chính thức: unisen.com.vn/download/.
