CẢM BIẾN LASER UNISEN CB-L300N

Cảm biến laser UNISEN CB-L300N thuộc phân khúc CB-L Series. Thiết bị sử dụng công nghệ CMOS tiên tiến để phát hiện vật thể dựa trên vị trí. Nhờ khoảng cách hoạt động từ 10–400 mm cùng thời gian phản hồi dưới 500µs, thiết bị vận hành rất ổn định. Do đó, cảm biến dễ dàng phát hiện các vật thể siêu nhỏ hoặc di chuyển nhanh. Ngoài ra, sản phẩm là giải pháp lý tưởng giúp loại bỏ hoàn toàn nhiễu do màu sắc hoặc bề mặt vật liệu gây ra.

1. Mô tả cảm biến laser CB-L300N

CB-L300N là cảm biến laser loại ngõ ra NPN. Thiết bị hoạt động theo nguyên lý phản xạ khuếch tán kết hợp triệt tiêu nền (BGS). Đặc biệt, đầu thu CMOS định vị mục tiêu dựa trên khoảng cách thay vì cường độ ánh sáng. Vì vậy, cảm biến mang lại độ tin cậy tuyệt đối ngay cả trong môi trường ánh sáng phức tạp.

2. Ưu điểm nổi bật của cảm biến laser CB-L300N

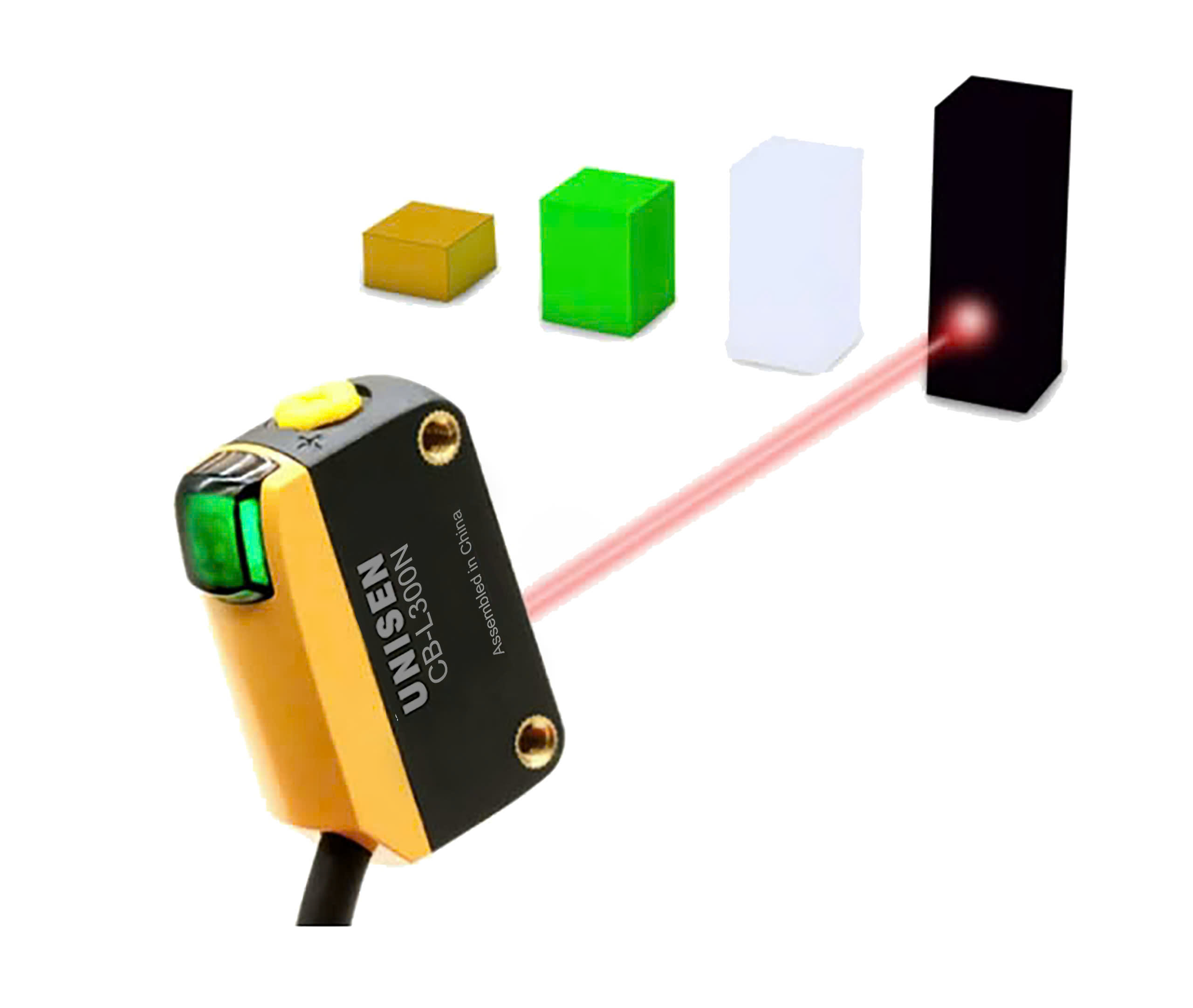

• Không phụ thuộc màu sắc: Phát hiện ổn định mọi vật thể, bất kể độ bóng hay màu sắc (đen, trắng).
• Tối ưu cho vật thể nhỏ: Thời gian phản hồi <500µs giúp bắt kịp sản phẩm siêu nhỏ di chuyển nhanh.
• Vệt sáng laser siêu mảnh: Kích thước vệt sáng chỉ 1.5 x 2 mm (ở khoảng cách 0–300mm), hỗ trợ phát hiện chính xác các chi tiết vi mô.
• Kháng nhiễu mạnh mẽ: Chế độ BGS loại bỏ nhiễu từ nền phía sau. Do đó, cảm biến chỉ kích hoạt khi vật thể nằm đúng vùng đo.

3. Ứng dụng thực tế của cảm biến laser CB-L300N

• Linh kiện điện tử: Phát hiện sự hiện diện của chip, IC hoặc linh kiện SMD trên bo mạch.
• Đóng gói: Đếm sản phẩm hoặc kiểm tra nắp chai trên băng tải tốc độ cao.
• Cơ khí chính xác: Xác định vị trí chi tiết kim loại có bề mặt phản quang mạnh.

4. Hướng dẫn lắp đặt và đấu nối cảm biến laser CB-L300N

4.1 Hướng dẫn lắp đặt cơ khí

• Gá đặt: Cố định thiết bị vào pát sắt hoặc khung máy bằng các lỗ ren tích hợp trên thân.
• Căn chỉnh: Hướng trục quang trực diện vào vùng vật thể đi qua. Tuy nhiên, đối với bề mặt phản xạ gương, bạn nên lắp nghiêng cảm biến một góc nhỏ để tránh nhiễu đầu thu.

4.2 Sơ đồ đấu nối dây (Loại 4 dây tiêu chuẩn)

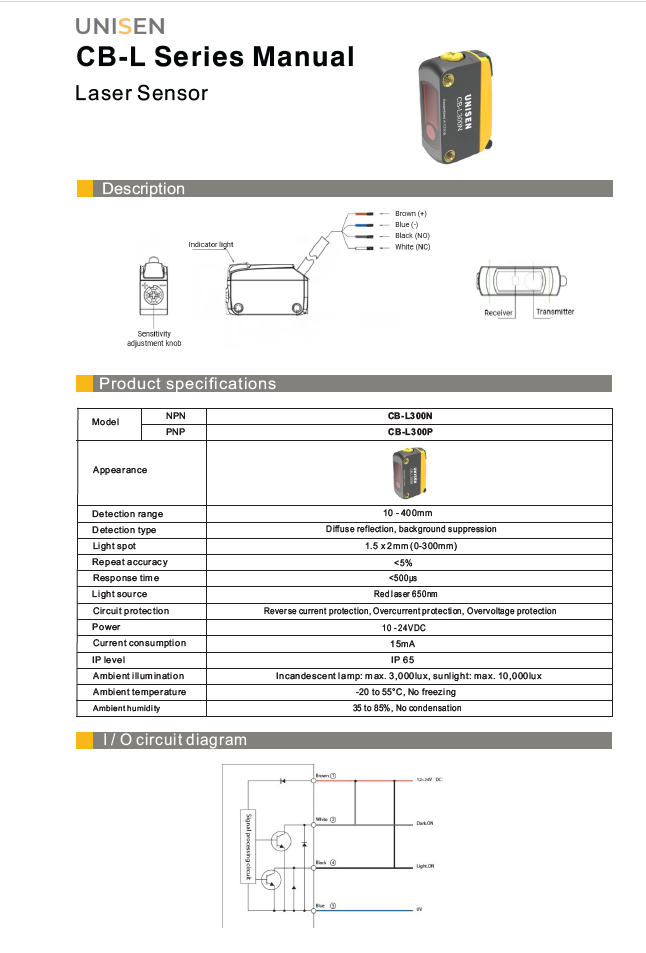

Theo sơ đồ mạch I/O của dòng CB-L300N, quy ước màu dây bao gồm:

• Dây Nâu (Chân 1): Cấp nguồn dương +V (12 ~ 24V DC).

• Dây Xanh dương (Chân 3): Cấp nguồn 0V.

• Dây Đen (Chân 4): Ngõ ra điều khiển Light ON (NPN).

• Dây Trắng (Chân 2): Ngõ ra điều khiển Dark ON (NPN).


Lưu ý: Để đạt hiệu suất tối ưu, bạn có thể tinh chỉnh độ nhạy bằng núm vặn Sensitivity adjustment ở mặt trên cảm biến. Hơn nữa, bạn có thể tải bản vẽ kỹ thuật chi tiết tại trang hỗ trợ của hãng.
