DÒNG CẢM BIẾN LASER LS-400MP – GIẢI PHÁP ĐO LƯỜNG VỚI CÔNG NGHỆ CMOS

Cảm biến laser LS-400MP thuộc dòng cảm biến đo dịch chuyển laser CMOS của UNISEN. Đây là giải pháp đo khoảng cách tầm trung có độ chính xác cao. Thiết bị được thiết kế tối ưu, giúp vận hành trực quan và linh hoạt trong công nghiệp.

1. Mô tả sản phẩm

Cảm biến LS-400MP ứng dụng công nghệ thu nhận hình ảnh CMOS tiên tiến. Sản phẩm nổi bật nhờ khả năng đo lường chính xác. Bên cạnh đó, giao diện người dùng rất thân thiện. Máy tích hợp màn hình kỹ thuật số lớn và nút cài đặt ngay trên thân. Model này sử dụng ngõ ra điều khiển kiểu PNP.

2. Ưu điểm nổi bật của dòng cảm biến laser LS-400MP

• Độ chính xác cao: Độ lặp lại đạt mức vi mô, giúp duy trì tính ổn định cho các phép đo khắt khe.
• Vận hành dễ dàng: Bảng điều khiển tích hợp nút bấm hỗ trợ thiết lập thông số nhanh chóng. Nhờ đó, bạn không cần dùng đến phần mềm phức tạp.
• Đầu ra đa dạng: Thiết bị hỗ trợ cả đầu ra kỹ thuật số và tương tự. Điều này giúp kết nối linh hoạt với nhiều hệ thống điều khiển.
• Phản hồi nhanh: Tốc độ phản hồi cực nhanh từ 1.5ms. Vì vậy, cảm biến hoạt động rất hiệu quả trên các dây chuyền tốc độ cao.

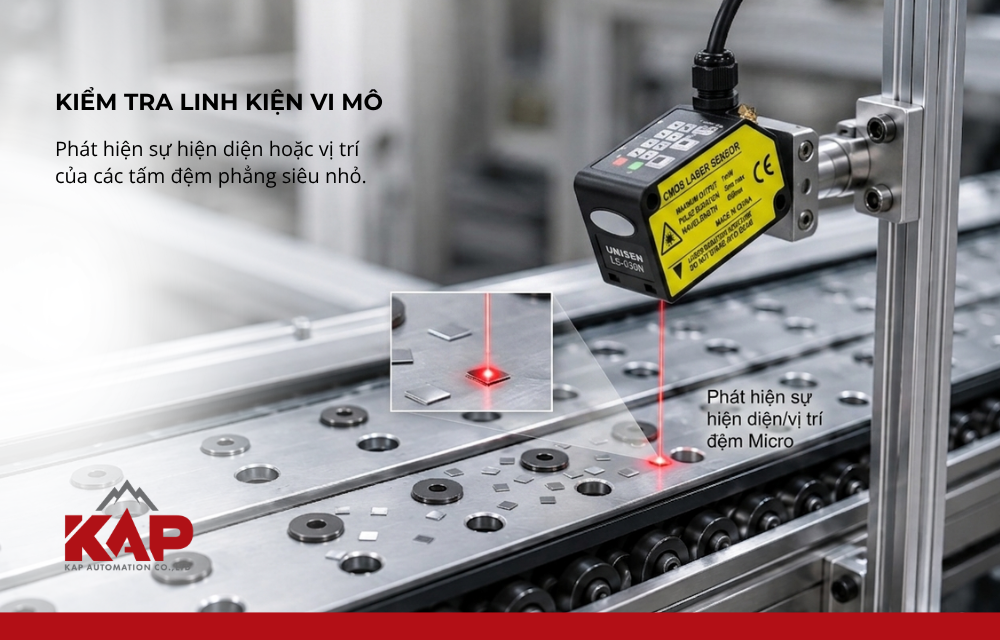

Ứng dụng phải hiện sự hiện diện hoặc vị trí của các tấm đệm phẳng siêu nhỏ

3. Ứng dụng thực tế của cảm biến laser LS-400MP

Nhờ dải đo 400mm và độ chính xác cao, LS-400MP được ứng dụng rộng rãi trong:

• Đo lượng vật liệu cuộn: Xác định đường kính hoặc thể tích còn lại của cuộn phim, giấy, kim loại.
• Kiểm tra linh kiện vi mô: Phát hiện sự hiện diện hoặc vị trí của các tấm đệm phẳng siêu nhỏ.
• Đo độ biến dạng: Kiểm tra mức độ uốn cong của tấm kim loại hoặc nhựa khi gia công.

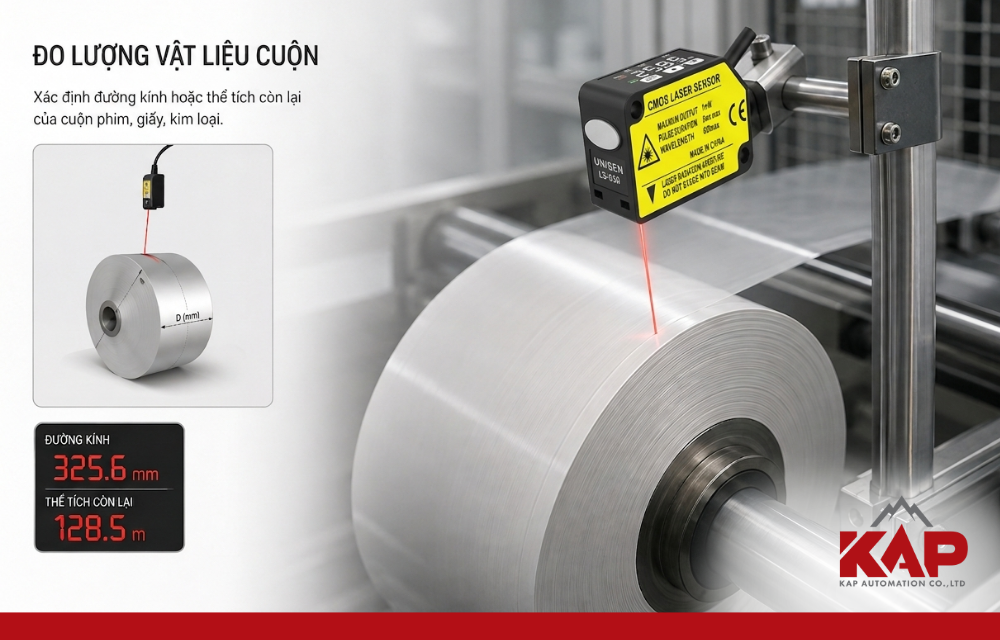

Đo lượng vật liệu cuộn bởi cảm biến laser UNISEN LS-400MP

4. Hướng dẫn lắp đặt cảm biến laser LS-400MP

4.1 Lắp đặt cơ khí:

• Kích thước vật lý: Cảm biến nhỏ gọn với chiều rộng 20mm, dài 44mm và cao 37mm.
• Gá đặt: Sử dụng 2 lỗ bắt vít φ3.2 trên thân thiết bị để cố định chắc chắn. Khoảng cách tâm lỗ là 18mm.
• Lưu ý: Bạn nên đặt bề mặt phát hiện song song với vật thể. Tuy nhiên, với vật thể phản xạ gương, hãy lắp nghiêng một góc nhỏ. Việc này giúp đảm bảo độ chính xác cho đầu thu CMOS.

4.2 Sơ đồ đấu nối dây (Cáp tiêu chuẩn 2m):

Dựa trên sơ đồ đấu nối chung cho dòng PNP, các màu dây tương ứng như sau:

• Dây Nâu: Cấp nguồn dương (+12V đến +24V DC).
• Dây Xanh dương: Cấp nguồn 0V.
• Dây Đen: Ngõ ra điều khiển PNP (Digital Output).
• Dây Hồng: Ngõ vào chức năng bên ngoài (External Input).
• Dây Xám: Ngõ ra tương tự (Analog Output).
• Dây Trắng & Vàng: Giao tiếp truyền thông RS-485 (A+ và B-).

Bạn nên đảm bảo nguồn điện cấp luôn ổn định. Đồng thời, hãy tránh ánh sáng mạnh chiếu trực tiếp vào đầu thu laser. Điều này giúp cảm biến LS-400MP hoạt động đạt hiệu suất tốt nhất.
