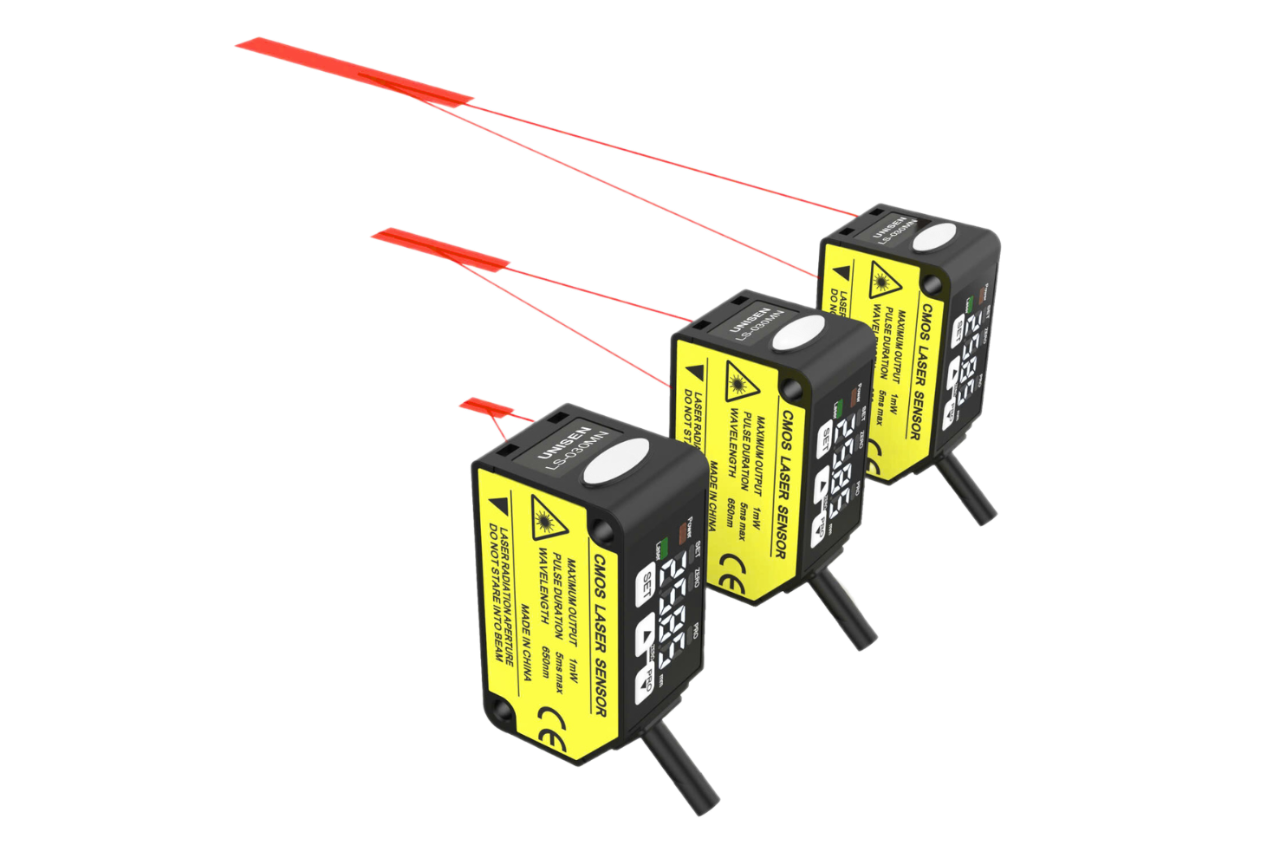

CẢM BIẾN LASER LS-200MN

Model cảm biến laser LS-200MN thuộc dòng LS Series. Sản phẩm là loại cảm biến đo lường (Displacement Sensor) sử dụng công nghệ CMOS. Cảm biến kết hợp với nguồn sáng laser đỏ Class 2 cực kỳ ổn định.

1. Mô tả sản phẩm

Cảm biến laser LS-200MN có thiết kế tích hợp sẵn màn hình hiển thị LED 7 đoạn sắc nét cùng các nút bấm cài đặt trực tiếp. Nhờ đó, người dùng có thể dễ dàng hiệu chuẩn và theo dõi giá trị đo (đơn vị mm) ngay tại hiện trường mà không cần bộ khuếch đại rời hay máy tính.

2. Ưu điểm nổi bật của cảm biến laser LS-200MN

• Độ chính xác cấp vi mô: Cảm biến sở hữu độ lặp lại cực cao (từ 10µm). Điều này đảm bảo độ tin cậy tuyệt đối cho các bài toán đo lường tinh vi.
• Tốc độ đáp ứng ấn tượng: Thời gian phản hồi nhanh từ 1.5ms. Nhờ vậy, thiết bị dễ dàng bắt kịp các vật thể di chuyển liên tục trên băng tải.
• Ngõ ra tích hợp đa năng: Cảm biến cung cấp đồng thời ngõ ra số (NPN) và ngõ ra tương tự (Analog 0-5V/4-20mA). Do đó, sản phẩm rất dễ kết nối với PLC hoặc các hệ thống ghi nhận dữ liệu.
• Vận hành trực quan: Màn hình số lớn kết hợp các nút chức năng (SET, ZERO, PRO). Vì thế, việc cài đặt ngưỡng và đưa giá trị về 0 trở nên vô cùng nhanh chóng.

3. Ứng dụng thực tế

• Đo lượng vật liệu cuộn: Thiết bị giúp xác định chính xác thể tích hoặc đường kính còn lại của cuộn màng, cuộn thép trên trục xả.
• Kiểm tra độ uốn cong: Cảm biến đo lường mức độ biến dạng (bending) của các tấm vật liệu kim loại hoặc nhựa trong quá trình gia công.
• Phát hiện linh kiện siêu nhỏ: Thiết bị kiểm tra sự hiện diện hoặc vị trí của các tấm đệm phẳng vi mô (micro flat pad).
• Kiểm soát độ cao sản phẩm: Cảm biến giúp giám sát độ cao của các lớp nhựa hoặc chi tiết lắp ráp trên dây chuyền.

4. Hướng dẫn lắp đặt và đấu nối

4.1 Lắp đặt cơ khí cảm biến laser LS-200MN

• Gá đặt: Bạn hãy cố định thiết bị bằng 2 lỗ ren M3 tích hợp trên thân máy. Thao tác này đảm bảo độ chắc chắn và tránh rung động làm sai lệch kết quả đo.
• Góc chiếu: Bạn nên đặt cảm biến sao cho tia laser hướng vuông góc với bề mặt vật thể. Tuy nhiên, đối với vật thể phản xạ gương, bạn nên nghiêng nhẹ cảm biến để tránh nhiễu lóa đầu thu.

4.2 Đấu nối điện chuẩn Unisen

• Dây Nâu (Brown): Kết nối cực Dương nguồn cấp (+12V đến +24V DC).
• Dây Xanh dương (Blue): Kết nối cực Âm nguồn cấp (0V).
• Dây Đen (Black): Ngõ ra tín hiệu số NPN.
• Dây Xám (Grey): Ngõ ra Analog (truyền tín hiệu điện áp/dòng điện tương ứng với khoảng cách).
• Dây Hồng (Pink): Ngõ vào chức năng (External Input) dùng để hiệu chuẩn từ xa hoặc Remote Teach.

Để tham khảo thêm thông tin vềcảm biến laser LS-200MN, anh chị kỹ sư có thể tải bản vẽ CAD và tài liệu hướng dẫn cấu hình chi tiết cho  tại trang tài liệu kỹ thuật của Unisen.
