CẢM BIẾN AN TOÀN BV2-5220P

Cảm biến an toàn BV2-5220P là thiết bị bảo vệ đạt chuẩn Type 2 (PL c), chuyên dụng cho các dây chuyền sản xuất tự động tầm trung. Nhờ sở hữu thiết kế “No-dead zone” loại bỏ hoàn toàn vùng mù cơ học cùng độ phân giải 25mm, thiết bị giúp bảo vệ bàn tay người vận hành tối ưu.

1. Mô tả sản phẩm

BV2-5220P thuộc dòng BV2 Series (No-dead zone Safety light curtain) của thương hiệu Unisen. Thiết bị hoạt động theo nguyên lý thu phát độc lập (Through-beam), bao gồm một bộ phát (Emitter) và một bộ thu (Receiver) đặt đối xứng nhau. Bên cạnh đó, hệ thống sử dụng công nghệ đồng bộ hóa bằng dây dẫn (Wire-synchronization). Nhờ vậy, thiết bị triệt tiêu hiệu quả hiện tượng nhiễu quang học từ môi trường xung quanh. Thân vỏ cảm biến được chế tạo cứng cáp với kích thước mặt cắt siêu mỏng chỉ 28mm x 30mm. Do không có vùng mù ở hai đầu, bạn có thể dễ dàng lắp đặt thiết bị gọn gàng lọt lòng vào bên trong khung máy.

2. Ưu điểm nổi bật

• Thiết kế không vùng mù (No-dead zone): Cảm biến bảo vệ an toàn trên toàn bộ chiều dài của màn ánh sáng. Vì vậy, thiết bị hỗ trợ gá lắp phẳng khít ngay bên trong các góc máy.
• Khả năng tự chẩn đoán thông minh: Sản phẩm tích hợp công nghệ tự chẩn đoán định kỳ và chẩn đoán chéo kép. Do đó, hệ thống có thể phát hiện sớm các lỗi nội bộ phát sinh.
• Kích thước siêu nhỏ gọn: Với mặt cắt thân chỉ 28x30mm, bạn dễ dàng gá lắp cảm biến vào các máy móc tự động hóa có không gian hạn chế.
• Chống nhiễu mạnh mẽ: Thiết bị có khả năng chống nhiễu vượt trội trước các nguồn ánh sáng mạnh (lên đến 10,000 lux) cũng như xung điện từ trường công nghiệp.

3. Ứng dụng thực tếcảm biến an toàn BV2-5220P

• Robot hàn laser và lắp ráp: Cảm biến giúp bảo vệ an toàn xung quanh các lồng thao tác của robot hoặc máy hàn tự động tầm trung.
• Dây chuyền dập, ép tự động: Thiết bị ngăn chặn người vận hành đưa tay vào vùng nguy hiểm khi máy đang trong chu kỳ ép hoặc dập.
• Máy quấn dây & đóng gói bao bì: Màn ánh sáng bảo vệ hiệu quả khu vực chuyển động quay hoặc các cơ cấu cuốn phôi có nguy cơ gây kẹt tay.

4. Hướng dẫn lắp đặt và đấu nối

4.1 Lắp đặt cơ khí cảm biến an toàn BV2-5220P

Đầu tiên, bạn sử dụng pát gá đi kèm như pát bên (PK-BV2-1 side mount) hoặc pát xoay trên dưới (PK-BV2-2 up & bottom rotate bracket) để cố định bộ phát và bộ thu đối diện thẳng hàng trên cùng một trục quang học. Sau đó, hãy căn chỉnh cơ học cho đến khi tia sáng hồng ngoại từ bộ phát rọi trúng vào thấu kính bộ thu. Quá trình này hoàn tất khi đèn LED chỉ thị màu xanh lá trên bộ thu sáng ổn định.

Lưu ý: Bạn cần lắp đặt màn ánh sáng tuân thủ khoảng cách an toàn tối thiểu theo tiêu chuẩn ISO 13855. Điều này đảm bảo máy dừng hoàn toàn trước khi tay người chạm vào vùng nguy hiểm.

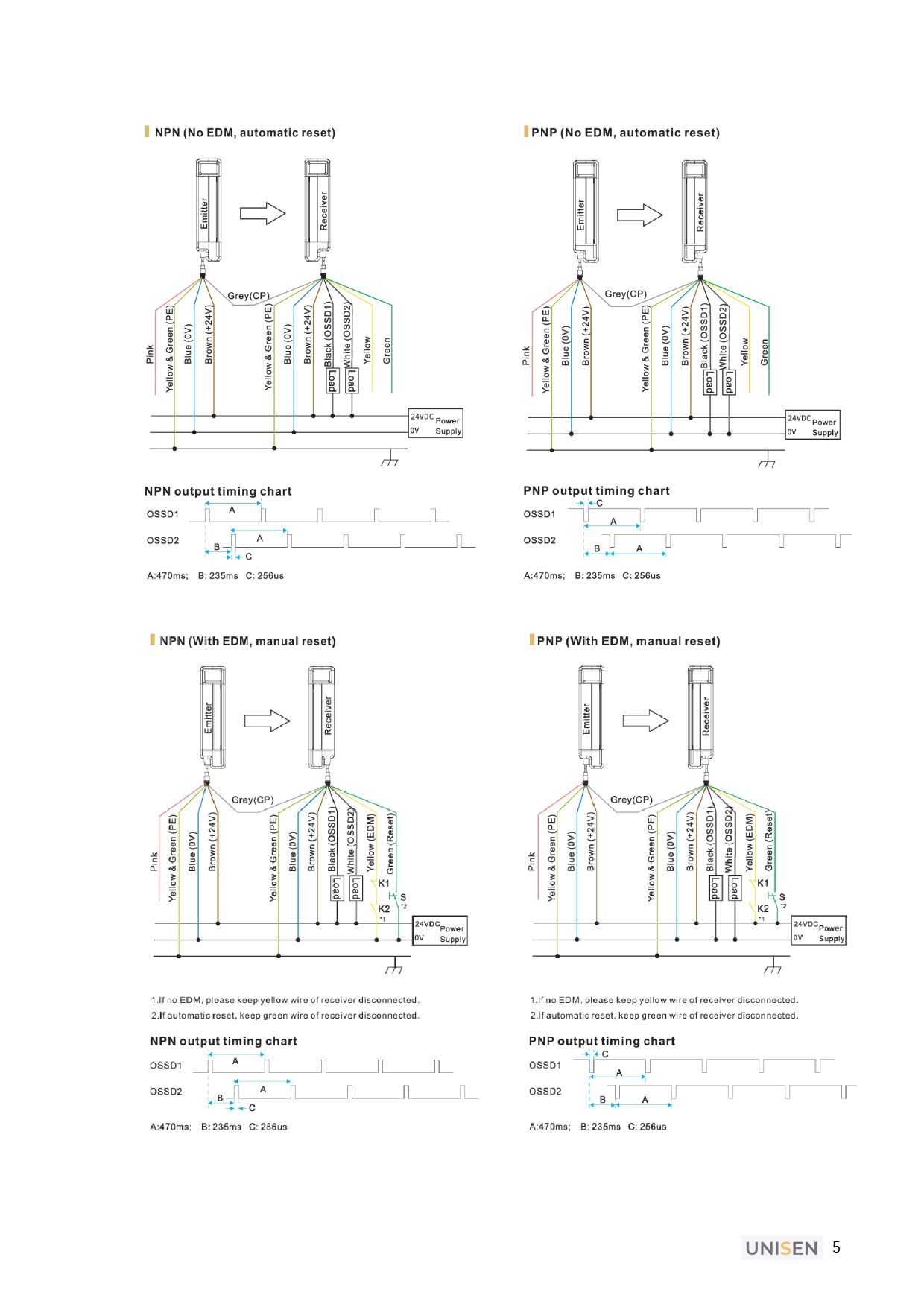

4.2 Sơ đồ đấu nối dây tiêu chuẩn (BV2 Series)

• Bộ Phát (Emitter – Cáp 5 dây):
  • Dây Nâu (Brown): Cấp nguồn dương +24V DC.
  • Dây Xanh dương (Blue): Cấp nguồn âm 0V.
  • Dây Xám (Grey): Kết nối với dây đồng bộ (CP).
  • Dây Hồng (Pink): NC (Không kết nối).
  • Dây Vàng – Xanh lá (Yellow & Green): Nối đất bảo vệ (PE).
• Bộ Thu (Receiver – Cáp 8 dây):
  • Dây Nâu (Brown): Cấp nguồn dương +24V DC.
  • Dây Xanh dương (Blue): Cấp nguồn âm 0V.
  • Dây Xám (Grey): Kết nối với dây đồng bộ (CP) của bộ phát.
  • Dây Vàng – Xanh lá (Yellow & Green): Nối đất bảo vệ (PE).
  • Dây Đen (Black): Ngõ ra OSSD1 (kết nối tới Safety PLC / Relay an toàn).
  • Dây Trắng (White): Ngõ ra OSSD2.
  • Dây Vàng (Yellow): Ngõ vào giám sát thiết bị ngoại vi EDM (Giữ nguyên không kết nối nếu không dùng EDM).
  • Dây Xanh lá (Green): Ngõ vào nút Reset (Giữ nguyên không kết nối nếu dùng chế độ tự động reset).
